Laporan VTP

Nama :Reni Khairun Nisa	VTP (VLAN TRUNKING PROTOKOL) Menggunakan simulator	Instruktur : Pak Rudi Bu Netty
Kelas : 3 TKJ A		Hari/tanggal : Senin, 11-10-2010
DIAGNOSA WAN		SMK NEGERI 1 CIMAHI

Tujuan

· Dapat mempraktekkan konfigurasi VTP pada Packet Tracert (simulator)

· Agar dapat mengetahui cara kerja VTP

· Dapat mengimplementasikan teknologi VTP

· Memenuhi salah satu tugas yang diberikan

Pendahuluan

VLAN Trunking Protocol (VTP) merupakan fitur Layer 2 yang terdapat pada jajaran switch Cisco Catalyst, yang sangat berguna terutama dalam lingkungan switch skala besar yang meliputi beberapa Virtual Local Area Network (VLAN).

Tujuan utama VTP adalah untuk menyediakan fasilitas sehingga switch Cisco dapat diatur sebagai sebagai suatu grup. Sebagai contoh, jika VTP dijalankan pada semua switch Cisco kita, pembuatan VLAN baru pada satu switch akan menyebabkan VLAN tersebut tersedia pada semua switch yang terdapat VTP management domain yang sama. VTP management domain merupakan sekelompok switch yang berbagi informasi VTP. Suatu switch hanya dapat menjadi bagian dari satu VTP management domain, dan secara default tidak menjadi bagian dari VTP management domain manapun.

Alat dan Bahan

· 1 PC

· Software Packet Tracer

Langkah Kerja

1. Rencanakan dan buatlah Topologi

2. Masukkan/aplikasikan pada software Packet Tracer

3. Masukkan IP Address pada tiap PC

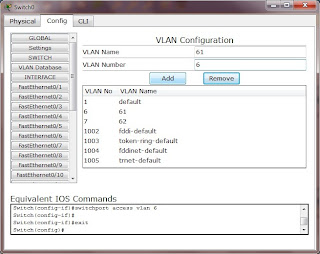

4. Lalu pada Switch0 tambahkan VLAN dengan pilih Config, lalu klik VLAN Database, Lalu isi VLAN Name dan VLAN Number, lalu klik Add. Seperti gambar berikut :

5. Pada FastEthernet0/1 pilih VLAN 7 dengan metode Access

6. Pada FastEthernet0/2 pilih VLAN 6 dengan metode Access

7. Pada FastEthernet0/3 pilih metode Trunk untuk melakukan Trunking dengan Switch1

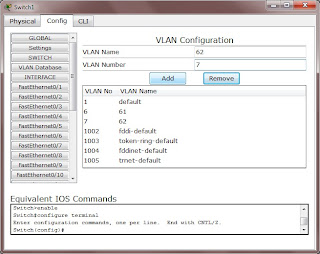

8. Lalu pada Switch1 tambahkan VLAN dengan pilih Config, lalu klik VLAN Database, Lalu isi VLAN Name dan VLAN Number, lalu klik Add. Seperti gambar berikut :

9. Pada FastEthernet0/1 pilih metode Trunk untuk melakukan Trunking dengan Switch0

10. Pada FastEthernet0/2 pilih VLAN 7 dengan metode Access

11. Pada FastEthernet0/3 pilih VLAN 6 dengan metode Access

Hasil Praktek

Setelah melakukan praktek ini, kami mendapatkan hasil seperti berikut :

1. Hasil ping dari PC0 (60.60.60.60)

2. Hasil ping dari PC1 (60.60.60.66)

3. Hasil ping dari PC2 (60.60.60.67)

4. Hasil ping dari PC3 (60.60.60.68)

Kesimpulan

Dengan melakukan praktek ini, kita dapat mengetahui fungsi dari VLAN Trunking Protocol dan juga kita dapat mengkonfigurasi dengan sukses pada simulator Packet Tracer. Jadi, fungsi dari VTP itu sendiri yaitu untuk mengkoneksikan PC yang berbeda switch yang memiliki VLAN ID yang sama.
