Laporan Praktek VLAN pada Packet Tracert

Nama : Reni Khairun Nisa	Praktek VLAN Pada Packet Tracert	Tanggal : 2 Agustus 2010
Kelas :3 TKJ A		Pemateri : Pa Rudi & Bu Netty
No Absen :29		Diagnosa WAN

1. Tujuan

· Dapat mempraktekkan konfigurasi VLAN pada Packet Tracert (simulator)

· Agar dapat mengetahui cara kerja VLAN

· Dapat mengimplementasikan teknologi VLAN

· Memenuhi salah satu tugas yang diberikan

2. Pendahuluan

VLAN (Virtual Local Area Network) merupakan suatu model jaringan yang tidak terbatas pada lokasi fisik seperti LAN , hal ini mengakibatkan suatu network dapat dikonfigurasi secara virtual tanpa harus menuruti lokasi fisik peralatan. Penggunaan VLAN akan membuat pengaturan jaringan menjadi sangat fleksibel dimana dapat dibuat segmen yang bergantung pada organisasi atau departemen, tanpa bergantung pada lokasi workstation.

Dalam implementasinya sebuah VLAN dapat dikelompokkan kepada beberapa hal berikut :

• Nomor port atau interface pada switch
• Subnet IP (merupakan yang paling umum digunakan karena beberapa alasan)
• Alamat MAC pada remote host

3. Alat dan Bahan

1) 1 unit PC

2) Software Packet Tracert

4. Langkah Kerja

4. Langkah Kerja

1) Buatlah sebuah topologi beserta rancangan implementasinya

 VLAN 61 terdiri dari PC1 (172.16.16.3) dan PC2 (172.16.16.4)
 VLAN 62 terdiri dari PC3 (172.16.16.5) dan PC4 (172.16.16.6)
 VLAN 63 terdiri dari PC5 (172.16.16.7) dan PC6 (172.16.16.8)



2) Jalankan software Packet Tracert
3) Lalu pilih komponen apa saja yang akan digunakan dalam topologi tersebut (router, switch,end user, kabel)
4) Susunlah komponen tersebut seperti gambar topologi yang telah dirancang
5) Konfigurasikan IP pada tiap-tiap PC, seperti gambar dibawah ini:

6) Konfigurasikan VLAN pada masing-masing port di manageable switch, seperti gambar dibawah ini:

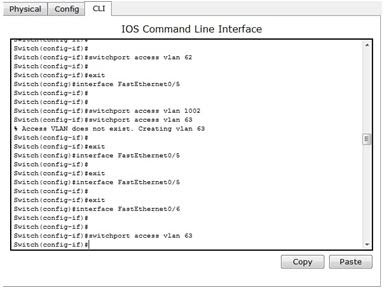

• Ketikkan perintah “switchport access vlan 61” untuk membuat vlan baru pada CLI seperti gambar di bawah ini:

• pindahkan masing-masing port ke vlan yang diinginkan seperti gambar dibawah ini :

5. Hasil Kerja

 Tes konfigurasi dengan perintah ping pada antar PC di satu area VLAN yang sama

a) Pengecekan konfigurasi dari PC1 ke PC2 b)Pengecekan konfigurasi dari PC3 ke PC4

c) Pengecekan konfigurasi dari PC4 ke PC5



 Tes konfigurasi dengan perintah ping pada antar PC di area VLAN yang berbeda

a) PC1 ke PC3 dan PC5 b)PC3 ke PC1 dan PC5

b) Pengecekan konfigurasi dari PC5 ke PC1 dan PC3, dan akan muncul tampilan seperti gambar dibawah ini:

6. Kesimpulan

Dengan melakukan praktek VLAN pada Packet Tracert ini kita dapat mengetahui cara kerja VLAN, dapat mengkonfigurasikan VLAN dan dapat mengimplementasikan teknologi VLAN.
